Technologia zrównoważonych (zbalansowanych) sygnalów

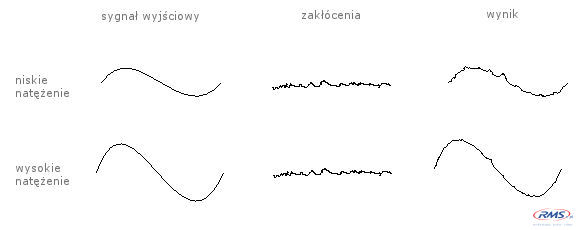

Na rysunku poniżej przedstawiony jest sygnał przesyłany przez normalny przewód:

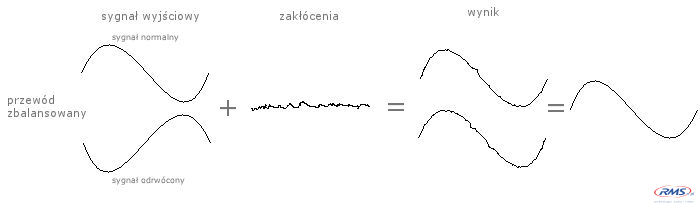

A na następnym przedstawiony jest sygnał przesyłany przez przewód zbalansowany:

Teoretycznie powinno się używać 3 skręconych ze sobą przewodów (Triple Balanced) - dodatni, zerowy (odwrócony dodatni) i ujemny. Sygnał dodatni jest przesyłany 2 razy - normalne i z odwróconą fazą. Są one następnie łączone. Zakłócenia powstałe w sygnale normalnym są wyrównywane przez odwrócone zakłócenia w sygnale odwróconym. Efektem jest czysty sygnał. W przypadku zastosowania konektorów RCA najczęściej stosuje się przewód Double Balanced. Balanced

przewód Triple Balanced Balanced

przewód Double Balanced
